隨著時代的發展，虹吸式排水與建筑的發展，不管是工業廠房還是公共建筑，都在向“大面積”、“大體量”方向發展，而在建筑屋面給排水系統中，由于傳統工藝是按“重力式”設計的，所以確定雨水排出順暢的主要依據是雨水管道數量和管徑大小。在新建筑中，如果僅靠傳統的施工工藝，隨著屋面面積的增加，必然會引起雨水管道的增加，以及管徑的增加，從而影響建筑的美觀和實用性。傳統的屋面排水系統已經顯得越來越不適合現代建筑的大面積屋面排水，怎樣更好順暢的屋面大面積排水便成為現代建筑中的一個新課題。因此，作者認為，利用“虹吸”原理，采用“雨水虹吸”的方法，可以有效地解決屋頂排水問題。

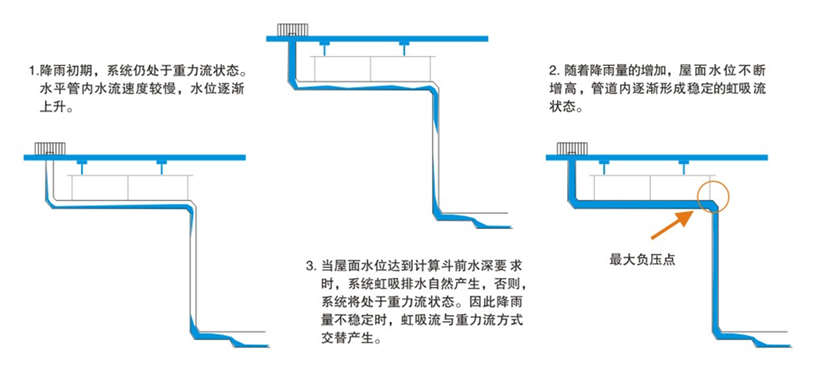

屋頂雨水虹吸排水系統采用屋頂特殊的雨水漏斗實現了氣水分離。起初，由于重力的作用，使雨水管內產生真空，當管內的水呈壓流態時，就形成虹吸現象，不斷地排出，雨水管內達到滿流狀態。當雨量較大時，由于連續的虹吸效應，整個系統可以迅速排出屋頂的雨水。虹吸排水系統管道均按滿流有壓狀態設計，雨水懸吊管可做到無斜坡鋪設，當虹吸作用產生時，水流速度很大，具有較好的自清作用。

虹吸式排水系統采用HDPE高密度聚乙烯管道，這種管道能夠承受較大的沖擊，而且不會因彎曲而破裂折斷，還具有耐腐蝕性能，其抗極溫范圍也很大，在-30℃至100℃之間，同時管道本身重量輕，施工方便，可使安裝工效大大提高。所以相對于傳統的屋頂重力流排水系統，虹吸排水系統有以下十大優勢：

▼適合各種類型、各種用途的建筑(平屋頂建筑也適用)；

▼不需要用斜坡排放管道；

▼下泄流量大；

▼所需的地下埋管較少；

▼減少現場施工工作量；

▼減少對管道和配件的使用；

▼減小排水管直徑；

▼節省安裝空間；

▼管道具有自潔功能；

▼從設計到施工都簡單快捷。

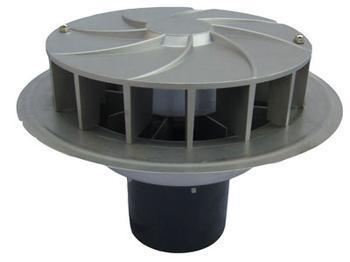

屋頂雨水排泄收集系統具有雨水排泄和收集的雙重功能，根據屋頂雨水排泄管道內水流流動情況，分為重力流、半有壓流和虹吸流三種系統。引力流系統中雨水在管道中不充滿，半有壓流系統中雨水在管道中氣水混合，虹吸流系統中雨水在各個系統中為單相、全充滿，應為各種不同的系統采用專門的雨水斗。雨后，屋面徑流雨水匯集于溝槽中，通過各種形式的雨水斗進入排水管系統，在雨水排水立管和排水管上安裝雨水雜質截污、分流裝置或棄流裝置，在降雨初期將雨水排入小區雨水管網，當雨水徑流累積雨量達到預定值時，棄流裝置自動關閉棄流管，系統轉入雨水收集階段，將雨水收集到儲蓄池。雨斗由斗體、導流罩、出水短管、連接壓板及整流器等組成。雨斗式組件，用以截獲樹葉等固體雜物，并具有整流功能；整流器是虹吸雨水斗的重要組件，用于分流水流，減少雨水斗出水的旋流，減少進入雨水斗的空氣短管；虹吸雨水斗在小斗前水深時，可達到滿流狀態。

常規重力排水系統橫管需要一定坡度的豎管較多，影響美觀管道及配件的使用，地面開挖工作使用壽命較短，施工現場工作量大，后期裝修費用較高。虹吸排水系統不需斜坡，管道直徑較小，便于建筑物處理，減少豎管和雨水斗數量，系統使用壽命長，較小地面開挖工作，雨水井少，施工簡便快捷，可節約大量施工費用。傳統的重力排水系統是利用雨水自身的重力作用，由屋頂雨水斗通過排水系統自流式排放。將空氣輸送到整個雨水排泄系統中，空氣約占管道空間的30-70%，排出的懸吊管必須具有一定的坡度。而虹吸排水系統采用特殊的雨水斗式排水管，有效地阻隔空氣進入，通過全系統的壓力平衡計算，大大減少了雨水進入排水系統時夾帶的空氣量，終達到氣、水分離的效果，形成滿管流動。

雨水 管道
