虹吸排水系統：即壓力流雨水排出系統，在設計中有意造成懸吊管內的負壓抽水作用，國際通用專業名詞“虹吸雨水排出系統”，中文譯名：虹吸排水系統。

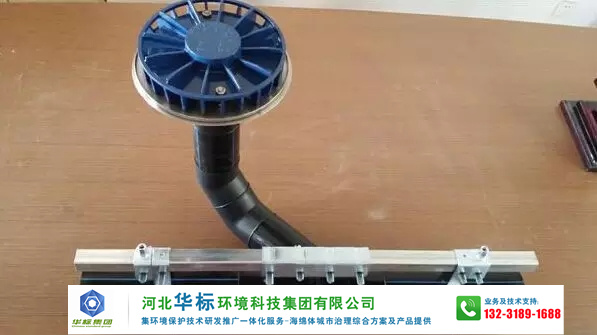

虹吸式雨水收集系統由虹吸式雨水斗，連接管，懸吊管，立管，排水管，輔助管及固定件組成。為了滿足不同屋面排水要求，虹吸雨水系統根據其使用功能分為有集水槽的雨水斗、無集水槽的雨水斗和防凍雨水斗。虹吸雨水斗主要由防葉罩、防渦流裝置、斗體等組成。

虹吸排水系統是在設計條件下，以雨水斗與排水管之間的有效位差為動力，使系統內部產生負壓的虹吸式雨水系統，其水力計算基礎為流體力學中的伯努利方程。該系統適用于各種屋面雨水排出，因此受到用戶的青睞。

采用虹吸雨水系統是解決現代建筑屋面大面積排水問題的有效途徑，傳統的排水方式已經不能完全滿足現代建筑的需要。虹吸排水系統具有較高的推廣價值和廣闊的發展前景。自上世紀90年代初，國內建筑行業就開始采用虹吸式雨水收集系統。尤其是在廠房、機場、體育館、展覽館等一批大型工程中的實際應用，都取得了很好的排水效果，至今系統運行良好。

大面積、大坡度、坡向復雜的鋼結構屋面采用虹吸排水方案時，應同時考慮雨水的排泄和結構穩定性。屋頂坡度較大時，應分段集雨，散設集水坑。分段集雨是通過設置擋板，增加天溝蓄水容量，使各雨斗的實際流量與計算出的匯水面積相匹配。屋頂坡度大，各個雨水斗的高度不同，為了避免相互干擾，高差較大的雨水斗宜分別設置。

由于屋頂雙向傾斜，造成雨水的流動方向不明，無法確定匯流區域。但是，通過對屋面結構的研究，目前直立鎖邊構造形成了單向坡度的小溝，通過計算和檢驗，小溝的大小基本上滿足了雨水的總流量，而另一垂直坡度則只考慮了受暴風雨等不利因素影響時流過的少量雨水。因此，在具有復雜坡度的鋼結構屋面，應結合屋面結構構造考慮水流方向，必要時進行模擬試驗，以確定準確的匯水面積。

屋面坡度較大時，天溝蓄水能力極為有限，必須在低處設置集水坑。溝槽和集水坑的總調節容量應根據規范要求和結構荷載情況綜合考慮，經技術經濟比較后確定，保證不小于虹吸起動時間對降水量的要求。

溢流系統不能在外墻上設置溢流口時，可在縱溝內設置擋板實現溢流排水，減少了溢流管路系統，既節省成本，又保證屋面排水順暢。

雨水 屋面
