虹吸雨水斗介紹：

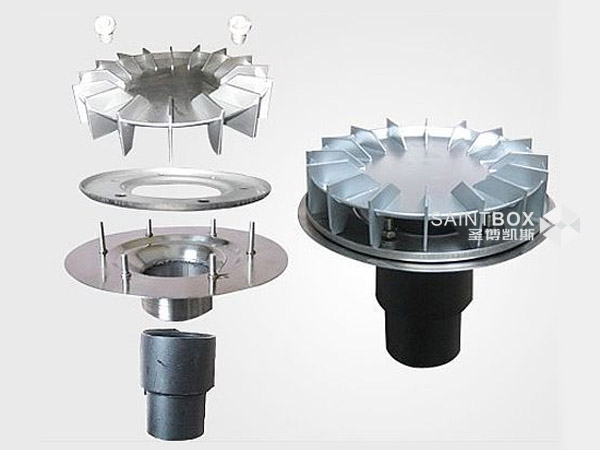

虹吸雨水斗底盤、采用優質304不銹鋼材料沖壓而成。壓環和導流罩采用硬鋁合金和鋅合金壓鑄制成。具有抗腐蝕、抗擠壓等特性。 虹吸雨水斗具有極強的反渦流功能，能很好的防止空氣通過雨水斗入口處的水流帶入整個系統，并在斗前水位升高到一定程度時，形成水封完全阻隔空氣進入。并使雨水平穩地淹沒泄流進入排水管。虹吸式雨水斗大限度減小了天溝的積水深度，使屋面承受的雨水荷載降至較小，同時提高了雨水斗的額定流量。

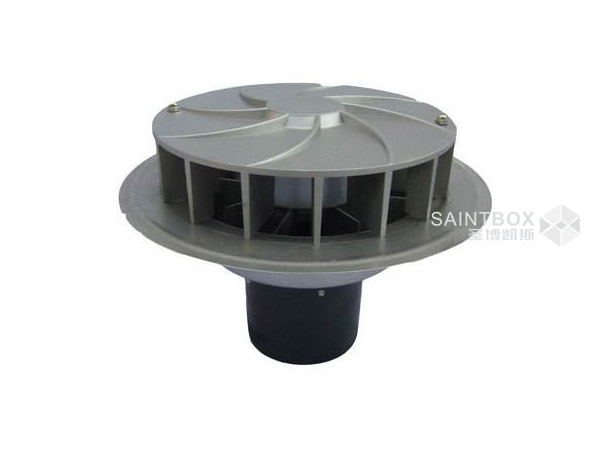

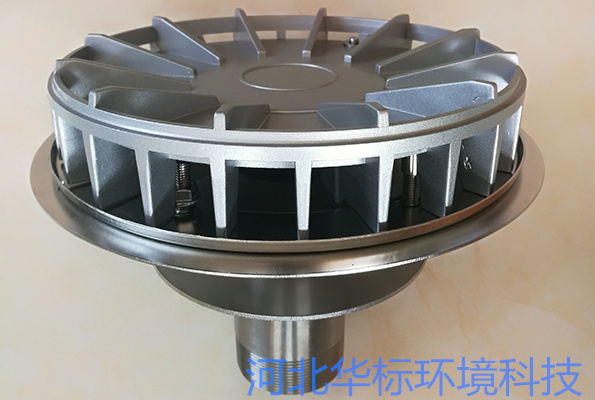

虹吸雨水斗產品

在虹吸排水系統中的關鍵的產品是雨水斗,系統中的雨水斗采用特殊的構造,使雨水在進入雨水排放系統前得到整流,大限度地將空氣隔離在雨水排放系統之外,為系統內形成滿管流提供條件。

虹吸雨水斗的原理和主要優點

雨水斗為可控制虹吸雨水斗,不會隨著降雨量增大,泄流量無限增加,造成管道內水流速度過大,負壓急劇上升,而導致系統崩潰。雨水斗排水量嚴格控制在設計排水量的1.15倍以內。雨水斗排水能力從1/s到1001/s。

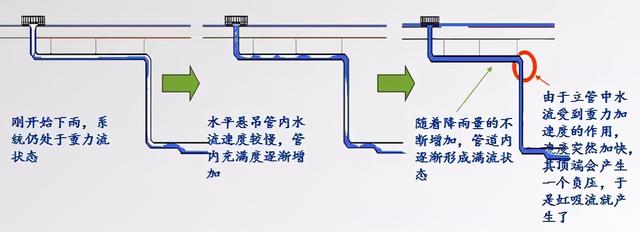

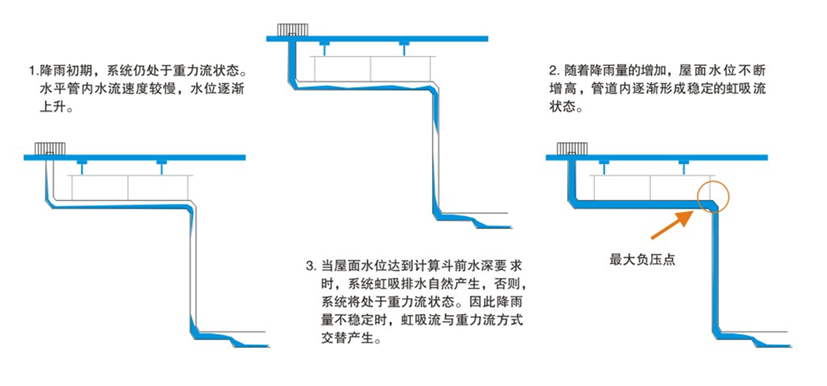

我們知道,虹吸雨水的形成過程經歷三種流態,重動流兩相流、滿管壓力流。在降雨初期,雨水剛剛匯集,斗前水深不大,雨水斗內不能有效阻止空氣進入,此時其流態為非滿管流,氣冰逆向流動,此階段為重力流。隨暴雨的發展,雨水越聚越多,斗前水深加大,空氣進入的越來越少,管道內形成斷斷續續的滿管流和摻有氣泡的滿管流兩相流。

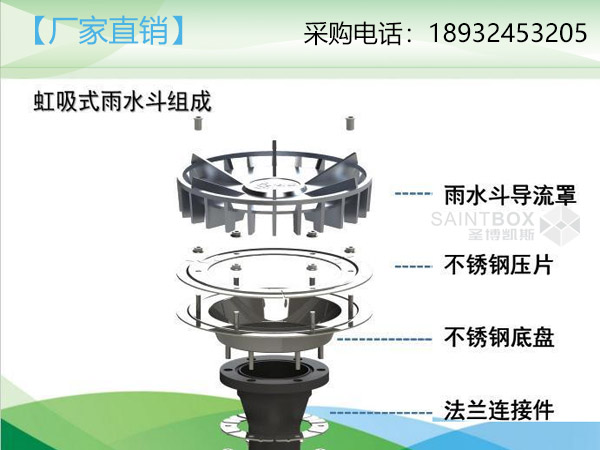

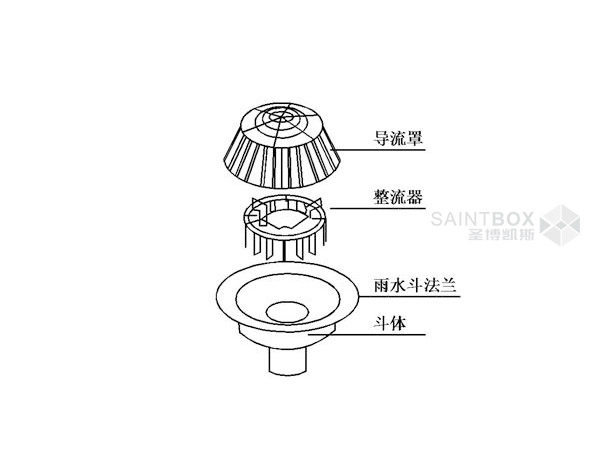

虹吸雨水斗結構圖

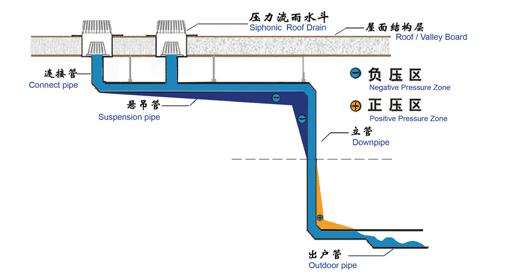

虹吸雨水斗的工作原理

當斗前水深達到一定高度, 不再有空氣摻入時,便形成滿管壓力流態。通過對管道的管徑、高差的控制,可以實現對管道內雨水的流態的控制,使系統大部分時間工作在虹吸壓力滿管流的流態。使管道內滿管流形成一定的負壓,斗前水面受到管道內外壓差的作用,增大了管道的流量,大大增強了雨水系統的排水能力。這便是虹吸式雨水排放系統的工作原理。

與傳統雨水系統相比,虹吸雨水系統管徑小,排水量大，立管少 ,對建筑立面和空間影響小。虹吸式雨水排放系統應用中應注意斗前水深的控制,斗前水深太小,不能有效地形成虹吸滿管流，系統不能在虹吸狀態下運行,排水能力便不能達到設計要求的狀態。斗前水深太大,給屋面增加荷載,為結構帶來隱患。

虹吸雨水斗 虹吸排水
