給排水工程圖形符號說明
0209水利工程2021-06-28 17:46:46
在給排水工程的圖紙中，縮寫符號含義如下：
排水管道-W,表示污水。也有-F，就是廢水。很少見有用-P 表示的。
消火栓管道-XH。
自動噴淋管道-Z或者-ZP。
雨水管道-Y.。
采暖管道-R，一般實線表示供水管，虛線表示回水管。
冷凝水管道-N。
管道立管-L。
另外設備的型號字母： Q-流量或者風量 H-揚程 N-功率 P-壓力 QW-潛污泵 其他閥門、器具之類的都是用圖形區分
JL-給水管； WL-污水管； YL-雨水管； RJL-熱給水； RHL-熱回水 。

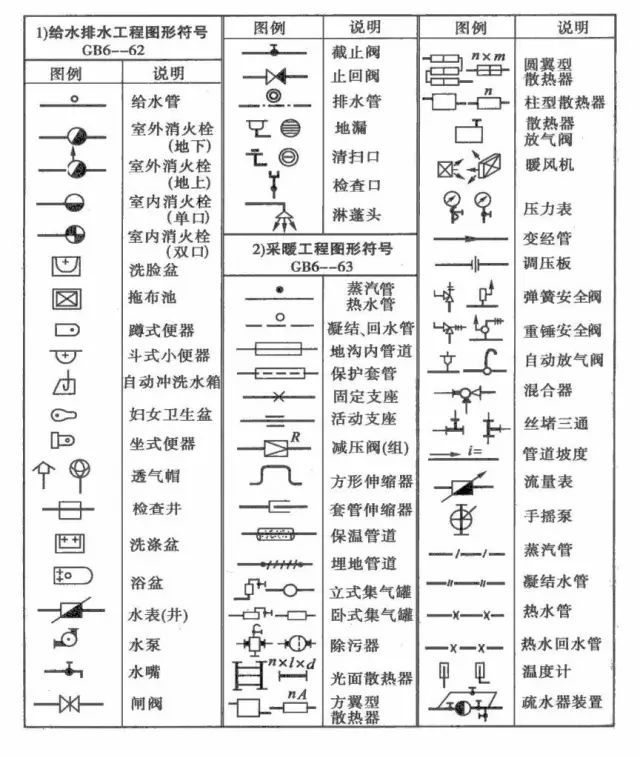

各種圖形符號含義如下：
