墻壁開關有很多種連接方式，比如我們常說的單控開關、雙控開關等等，按照墻壁開關國家標準GB 16915.1-2014《家用和類似用途固定式電氣裝置的開關 第1部分：通用要求》(以下簡稱標準)中的分類，開關可分為單極開關、雙控開關、雙極開關、帶公共進線的雙路開關、雙控換向開關、雙控雙極開關、三極開關、三極加分和中線的開關、有一個斷開位置的雙控開關等9種不同的連接方式，不同連接方式的開關可實現不同的控制功能，也有著不同的接線要求，現在小編為大家介紹幾種常用墻壁開關的接線方式。
首先介紹的是家庭裝修最常用的單極開關，又俗稱單控開關，通過單極開關可實現對控制目標（通常為燈）的一對一控制，其接線方式如圖1所示。

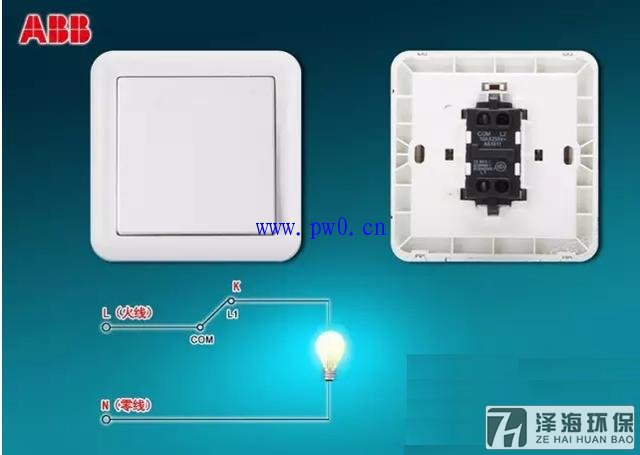

圖1 單極開關示例和接線圖
單極開關有兩個接線端子，接線時，只需要將開關的兩個端子串接到電路中即可，不需要區分火線端和負載端（即圖1中的COM端和L1端）。
如果我們想在兩個不同位置對同一個燈進行控制，比如要在臥室和客廳都能控制客廳燈的通斷，這時候我們就需要兩個雙控開關，雙控開關的接線方式如圖2所示。

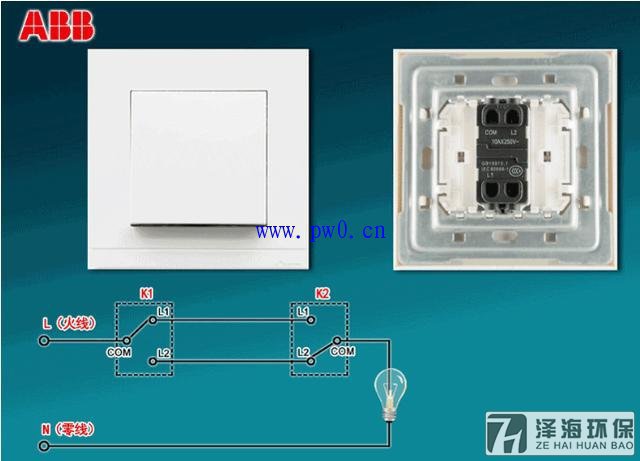

圖2 雙控開關示例和接線圖
雙控開關有三個接線端子，通常公共端被標識為“COM”，另外兩個端子被標識為“L1”和“L2”，接線時要按照圖2中的接線示意圖進行連接，要確保兩個開關的“COM”端子分別連接到火線端和負載端，通過圖2的示意圖我們可以看到，通過K1，K2兩個不同位置的開關實現了對同一個燈的控制。
那如果想在三個不同位置實現對同一個燈的控制，該如何選擇開關呢？這時就需要用到另一種連接方式的開關，叫做雙控換向開關，有稱中間開關，從名稱中我們就可以判斷它的作用是實現電路換向的，它的安裝位置是安裝在中間。

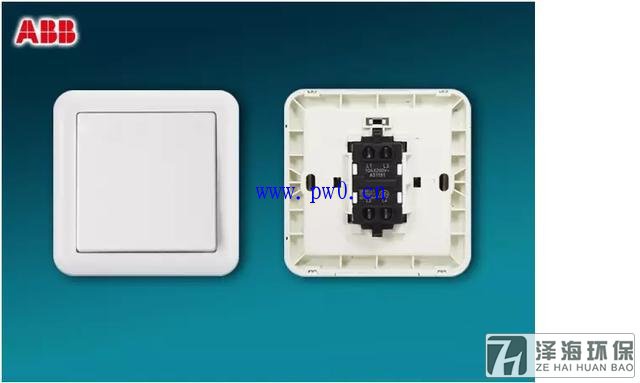

圖3 雙控換向開關示例

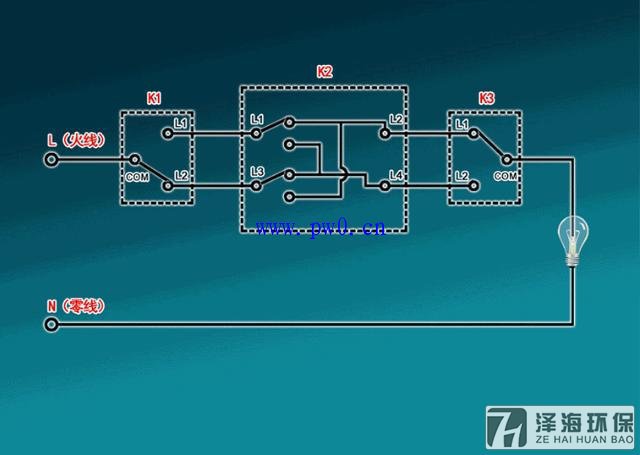

雙控換向開關的產品如圖3所示，它有四個接線端子，通常端子被標識為“L1”、“L2”、“L3”和“L4”，它需要和兩個雙控開關配合使用，才能實現這樣的控制要求，接線示意圖如圖4所示。

通過上圖的動畫演示我們可以看到，通過K1，K2，K3三個不同位置的開關實現了對同一個燈的控制。如果想在更多位置實現對同一個燈控制，只需要在電路中串接更多雙控換向開關即可，但是要確保雙控換向開關要串接到兩個雙控開關中間。通過上圖的接線圖，我們不難理解，雖然雙控換向開關內部結構比較復雜，但是標準中為什么把它的極數定義為“1”，就是因為實際使用時它只控制一條回路。
