AutoCAD繪制電氣圖教程

  • 作者:佚名
  • 發布時間:2016-11-18 13:05
  • 點擊:

用AutoCAD繪制電氣圖大家都會,但繪制漂亮的電氣圖卻未必。
本文給大家介紹幾個方法。

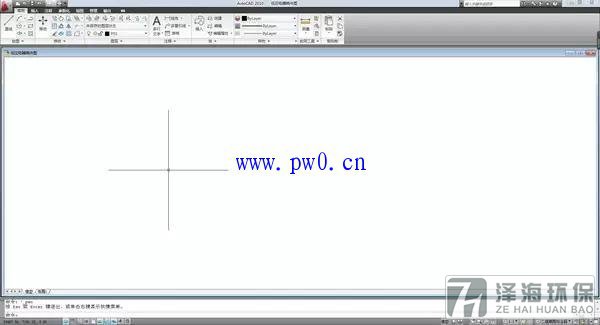

(1)關于ACAD的底色、線條、柵格和捕捉功能
AutoCAD繪制電氣圖教程
底色采用白色。
線條采用多段線,線寬設為0.25。知道為什么?ISO在制圖標準中規定,所有的圖符都必須是2.5的倍數。這里的倍數可以是整數,也可以是小數,例如0.5、0.2、0.1等等。所以我繪圖時將多段線的線寬設為0.25。
柵格設置為1.25。因為所有的圖塊都必須是2.5的倍數,因此將柵格定義為2.5的一半。
捕捉功能關閉。
(2)關于圖塊
這是最關鍵的一招。

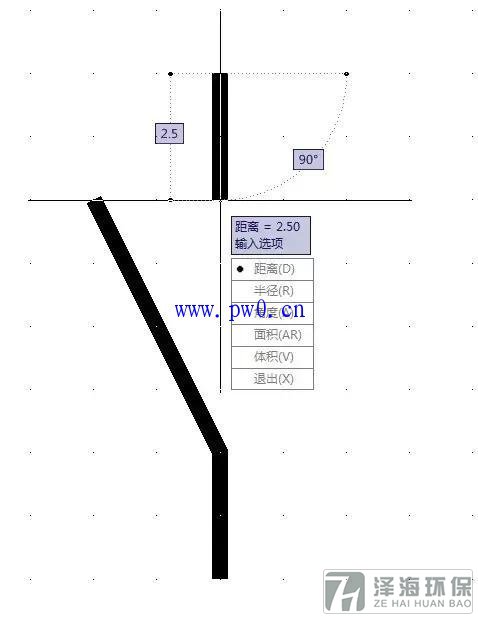

我們先來看看常開接點的圖塊,如下:
AutoCAD繪制電氣圖教程
注意看,它上部的垂直線高度是2.5,中間斜線部分的高度是5,下部的垂直線的高度是2.5,圖塊的寬度也是2.5。線寬當然就是0.25。
圖塊只能靠自己去建立。圖繪制的越多,圖塊庫也就越多。
圖塊多了,名稱繁復??梢孕薷腁CAD的菜單,增加專門用于按名稱調取和插入圖塊的自創菜單,這樣就方便多了。
給大家推薦一本書:《AutoCAD繪圖實用速查通典》,電子工業出版社出版。書號:ISBN 978-7-121-09862-8。書中對如何修改菜單提供了說明。不過,此書是手冊性質的,不適用于初學者。
(3)用圖塊繪圖

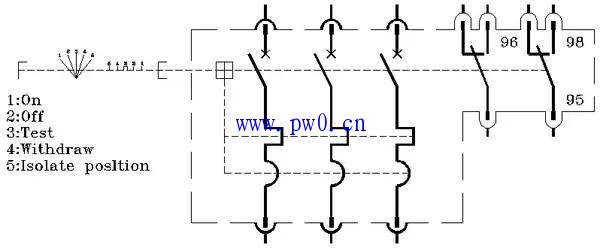

下圖是組合圖塊,是低壓的組合圖:
AutoCAD繪制電氣圖教程
注意哦,在繪制組合圖時,務必時時刻刻注意到所有的間距都是2.5的倍數。這是關鍵!否則點和線就不能對齊,出現錯位。

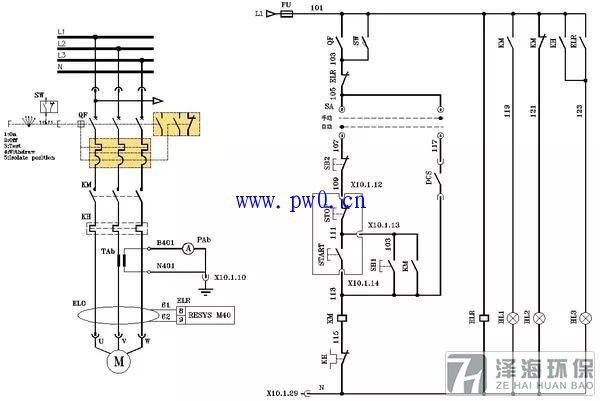

我用圖塊和組合圖塊構成一張直接起動的控制原理圖,如下:
AutoCAD繪制電氣圖教程

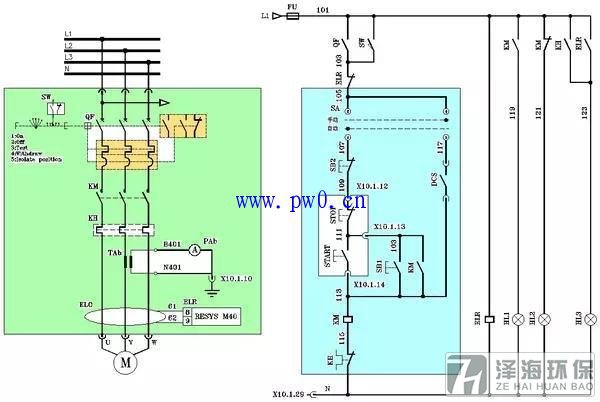

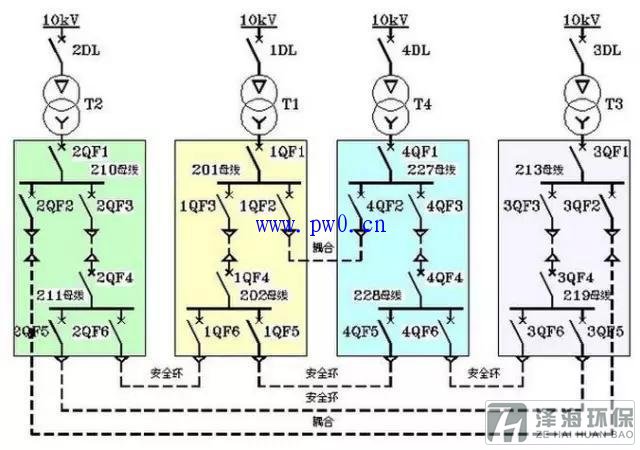

這張圖沒有什么特色,我們把它適當地加上框,然后突出一下,如下:
AutoCAD繪制電氣圖教程
感覺不一樣了把?我們可以用它來做某種強調說明。
注意:顏色以淡淡的青色和綠色為主,顯得十分高雅。這是我從施耐德學來的。施耐德公司做的文檔,給人的視覺效果特別好,我發現他們就喜歡用淡色的顏色來填空說明。

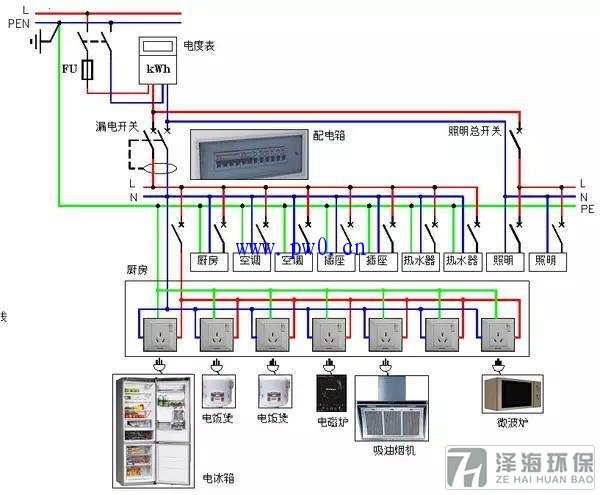

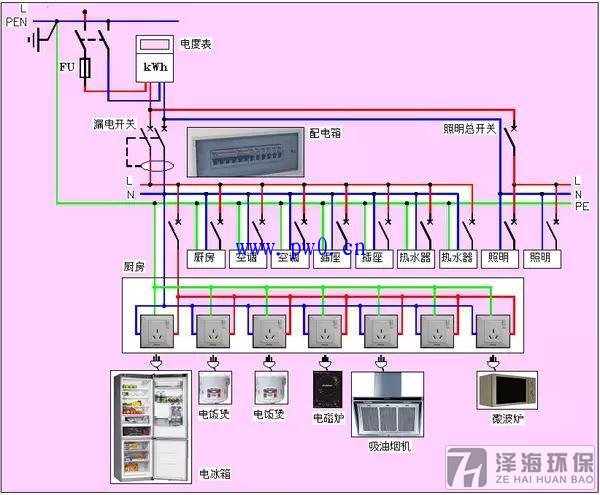

我們再看下圖:
AutoCAD繪制電氣圖教程
這是居家配電系統圖。我們也把它框起來,304水箱,看看效果:
AutoCAD繪制電氣圖教程
有點溫馨的效果。不過,顏色似乎深了一點,淡些會更好。
總之,繪圖一定要美觀,這樣才能取得吸睛的效果。

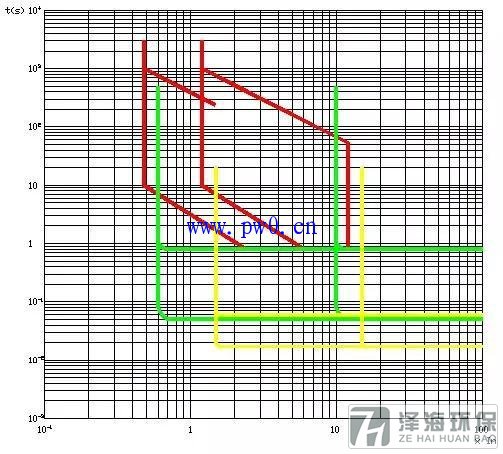

這是我圖庫中預先保存的斷路器時間電流特性曲線坐標圖的圖塊,一旦需要,立即調出,然后用屬性塊自動繪上保護參數曲線。下圖中已經繪上了斷路器LSI保護參數特性曲線:
AutoCAD繪制電氣圖教程
如果讓屬性塊直接寫上文字,則斷路器脫扣器的時間電流特性曲線就能立馬得到。事實上,我繪制此圖用的時間是1分半鐘。

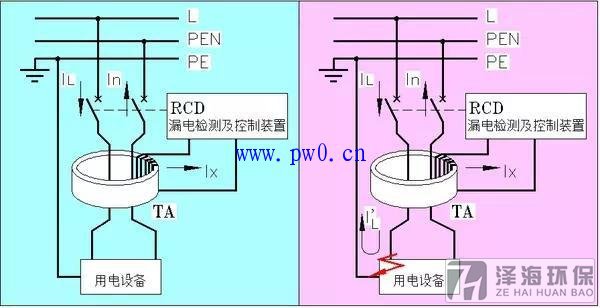

下圖是我用來說明RCD工作原理的。此圖近日內會在我的專欄中出現:
AutoCAD繪制電氣圖教程

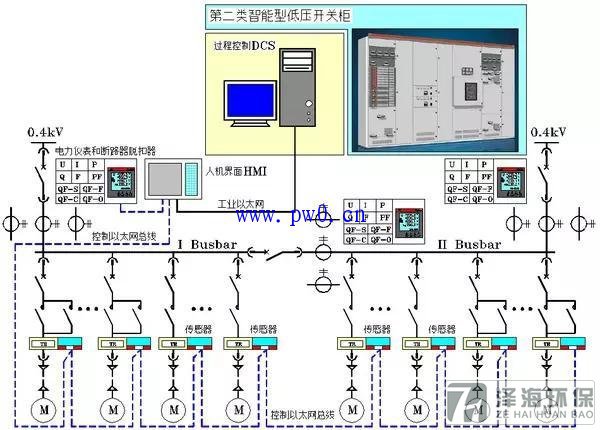

最后,給大家看看我的書稿中用于說明智能型開關柜的圖:
AutoCAD繪制電氣圖教程
用ACAD繪圖,其實是一種技術。ACAD越熟悉,給自己提供的方便也越多。

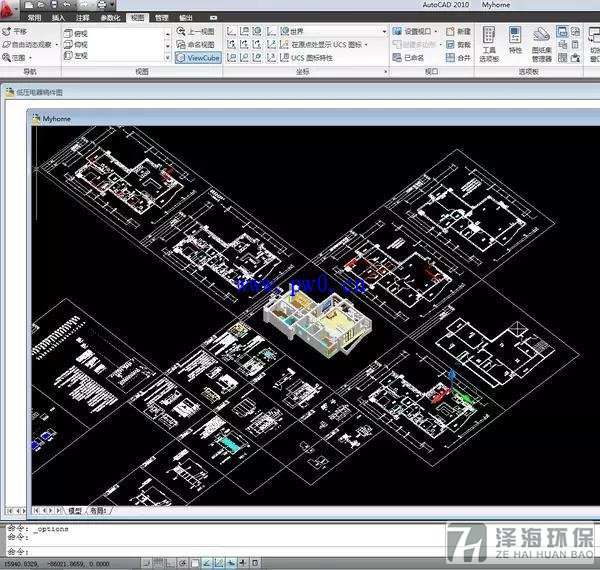

給大家看看我的設計圖:
AutoCAD繪制電氣圖教程
這里有平面圖,有布置圖,有電氣、水、煤氣等管道圖,還有家具結構圖和三視圖,以及全部家裝材料表。也就是說,不銹鋼水箱,裝修公司只要按我的圖去施工就可以了。這樣一來,裝修公司還能騙到我嗎?

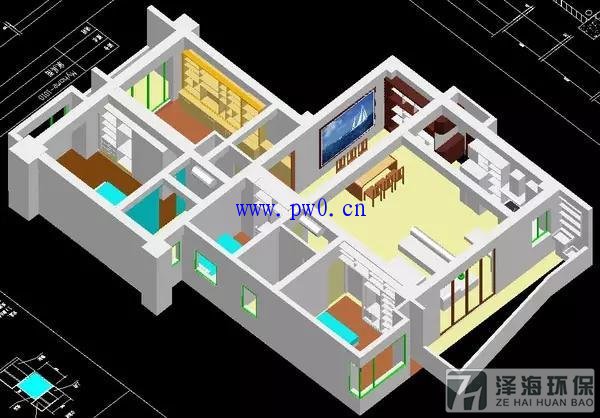

下圖是核心區三維圖,就是上圖中居于中心位置的圖:
AutoCAD繪制電氣圖教程
此圖是真正的ACAD三維圖,可以從任意位置和角度去看它。

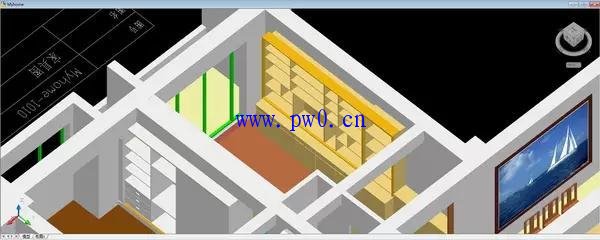

這是書房的書櫥和餐廳局部:
AutoCAD繪制電氣圖教程
繪制圖紙,真的是一種個人技能。只有掌握了這門技能,在表達方面才能實現完全自如。
我非常期望電行業的朋友們也能學會這種制圖本領,使得自己的作品圖文并茂。
