中央空調插拔卡取電接線圖及設置方法

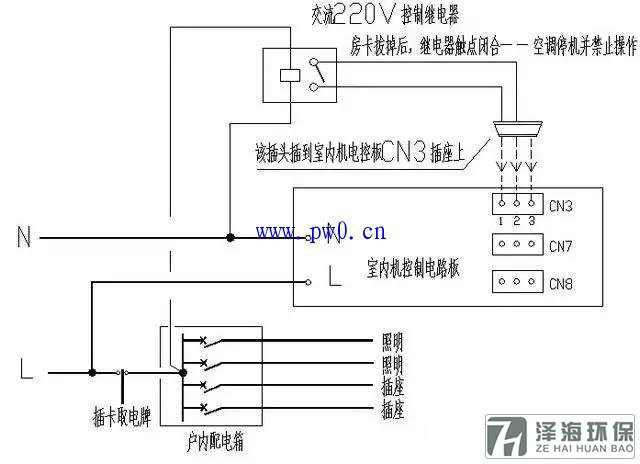

一．接線圖：

1、同時按“點檢”和“復位” 鍵3秒鐘以上――――服務1點閃

2、按“溫度調節”選擇服務2

3、按“點檢”確認

4、按“溫度調節”選擇選擇要設定的室內機

5、按“點檢”確認

6、按“時間設定”選擇 “││”――――――――－“││”的初始值為：03

7、反復按“點檢”鍵設置“││”值隨之變化，使其顯示為06。

8、按“復位”鍵返回

三．室內機CN3引腳:

“││”設定值為：04時，為脈沖開關空調

“││”設定值為：03時，為電平開關空調

“││”設定值為：06時，為強制關空調，具體模式為：

1 . 用PC-P1HQ開啟空調室內機后，此時，如果短接1，2 PIN，空調停止運轉，并且PC-P1HQ控制失效。----賓館插卡控制可采用此模式。

2. 重新把1，2 PIN斷開，PC-P1HQ恢復控制權。

CN3插接配線圖號17G54972C
