虹吸雨水排水系統是怎樣的呢？

在設計降雨強度下，雨水斗不摻入空氣，降雨時，利用雨水斗與出戶管之間的高差產生壓差，將排水管通過屋面內排水系統排出室外。該工藝中，排水管處于滿管壓力流狀態，屋面雨水通過虹吸作用排出。所以，這種結構被稱為虹吸式屋頂雨水排放系統。

原則：虹吸排水系統的原理就是依靠特殊雨水斗的設計，實現汽水分離，使雨水在立管中處于滿流狀態，當立管中的水量達到一定容量時，就會產生虹吸作用。雨季期間，由于連續的虹吸效應，整個系統可以很快的將屋頂上的雨水排出。

虹吸排水系統一般由虹吸式雨水斗、無斜坡懸掛管、豎管、雨水排水管等組成。

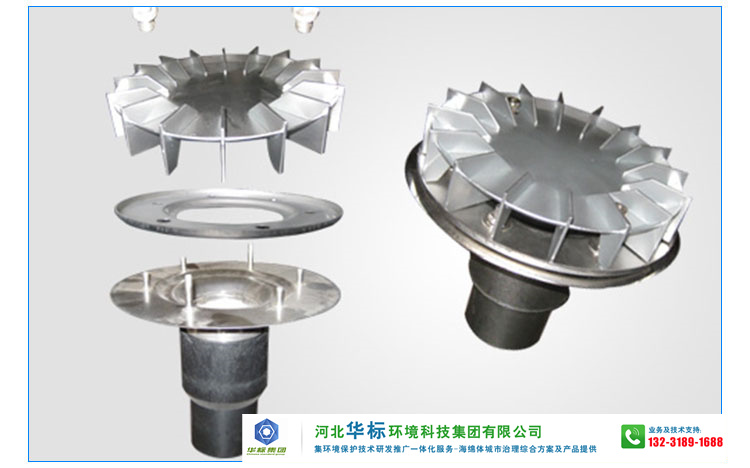

虹吸式雨水斗：虹吸排水系統中使用的雨水斗，具有氣水分離，防渦等功能。

連接管：虹吸式雨水斗與懸吊管間的短管連接。

懸掛管：懸掛于屋架、樓板和梁下或柱子上的雨水橫管。

溢水口：當降雨超過系統設計的泄洪能力時用于泄洪的開口或裝置。

固定裝置：用來固定水平管和豎管的裝置。

過渡段：過渡段設置在系統的排出管上，是虹吸管內水的流動狀態，是虹吸管內壓力向重力過渡的管段，是虹吸管內雨水排水系統水力計算的終點。

簡單設計步驟的虹吸系統：

一、匯水區域的劃分；

二、匯流區和匯流區雨水流量的計算；

三、合理配置虹吸雨水管；

四、連接雨水管道；

五、水利計算和檢查；

六、規劃雨水系統。

頂管排水溝應符合虹吸式安裝：

①管線鋪設應符合設計和規范的要求。雨水立管應按設計要求設置檢查口，檢查口距地面1m.采用高密度聚乙烯(HDPE)管時，檢查口設置間距不應超過30m；雨水立管應按設計要求安裝；連接管與懸吊管的連接宜采用45°三通；懸吊管與立管、立管與排水管的連接應采用2個450度彎頭或R值不小于4D的900度的彎頭；高密度聚乙烯(HDPE)管穿過墻壁、樓板或有防火要求的部位時，應按設計要求設置防火套管；雨水管穿過墻和樓板時，應設置金屬或塑料套管。地板內套管，其頂部應高出裝飾性地板20mm，底部應與地板底齊平。內壁的套管，兩頭應齊平于飾面。管子與管子之間的空隙應用阻燃密實材料填充，在安裝過程中，管子和雨水斗應暫時封閉開敞。

②雨水斗安裝：雨水斗的入口應水平安裝；雨水斗的入口高度應保證天溝中的雨水能夠通過雨水斗排凈；雨水斗應按照產品說明書的要求安裝；屋面結構施工時，必須配合土建工程預留滿足雨水斗安裝需要的預留孔；安裝在鋼板或不銹鋼天溝(檐溝)上的雨水斗，可采用氬弧焊等與天溝(檐溝)焊接或其他能保證防水要求的連接形式；雨水斗安裝時，必須在屋面防水施工完成，確認雨水管道暢通，雨水流過短管后，再安裝導流器、導流罩等部件；雨水斗安裝后，其邊緣與屋面接合處應嚴密無漏。

③管道的安裝應符合規范要求，例如：高密度聚乙烯(HDPE)預制管段不應超過10m，管段之間的連接應采用電熔接、熱熔接或法蘭連接；高密度聚乙烯(HDPE)懸吊水平管上宜采用電熔接，并應與固定件一起安裝。

④虹吸式雨水管道系統安裝完畢后，應進行系統密封性驗收，驗收合格后方可投入使用。堵塞所有雨水斗，向屋頂或天溝灌水，將雨水斗水位淹沒，持續1h后，雨水斗周圍屋頂不得有滲漏；安裝在室內的雨水管道，應根據管材和建筑物高度，選擇整段式或分段式進行灌水試驗，灌水高度必須達到每根豎管上部的雨水斗口。經過1小時的灌水試驗，管路和管路接頭應無滲水現象。

雨水 天溝
